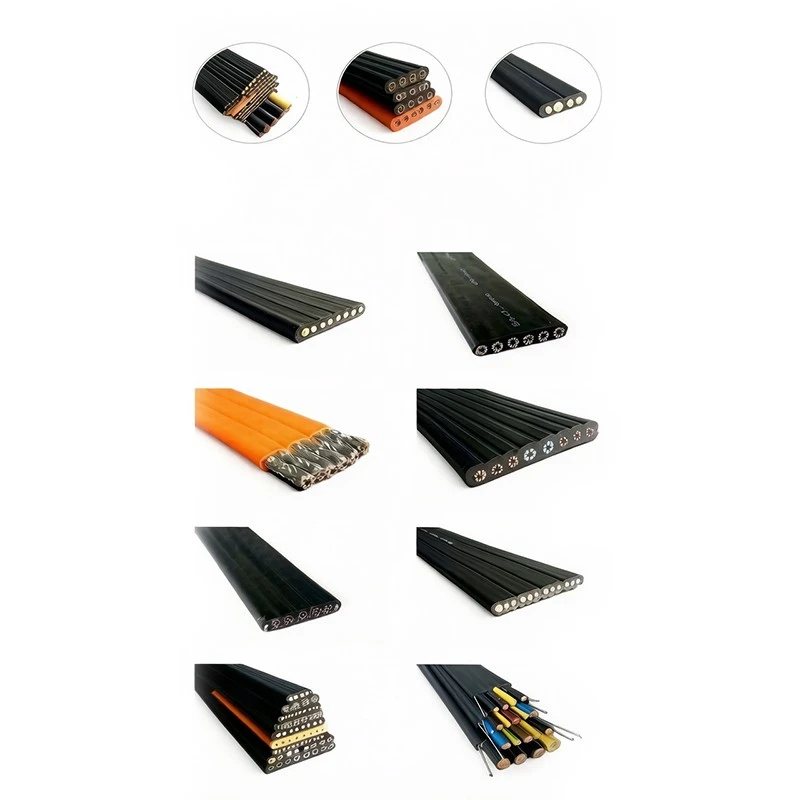

Salut tout le monde ! Je suis fournisseur deCâble ruban haute flexibilité, et dans le blog d'aujourd'hui, je veux parler de la façon de contrôler l'émission de rayonnement de ces câbles. Tout d’abord, comprenons pourquoi il est si important de contrôler les émissions de rayonnement des câbles plats à haute flexibilité.
Dans l’électronique moderne, les interférences électromagnétiques (EMI) constituent un véritable casse-tête. Lorsque les câbles plats à haute flexibilité émettent des rayonnements, ils peuvent perturber les autres appareils électroniques à proximité. Ces interférences peuvent entraîner des dysfonctionnements d'équipements sensibles, des erreurs de données et même des risques pour la sécurité dans certaines applications critiques telles que les dispositifs médicaux ou les systèmes aérospatiaux.
Comprendre les sources de rayonnement dans les câbles en nappe à haute flexibilité
Avant de pouvoir contrôler les radiations, nous devons savoir d’où elles proviennent. Il y a quelques principaux coupables. L’un est le courant électrique circulant dans les conducteurs du câble. Lorsque le courant se déplace, il crée un champ magnétique, et si le courant est alternatif (AC), ce champ magnétique change avec le temps, ce qui peut émettre de l'énergie électromagnétique.
Une autre source réside dans les signaux haute fréquence que ces câbles transportent souvent. La transmission de données à grande vitesse dans l'électronique moderne signifie que les câbles traitent des signaux de l'ordre du mégahertz (MHz) ou même du gigahertz (GHz). Ces signaux à haute fréquence sont plus susceptibles de rayonner de l'énergie dans l'environnement.
Blindage : la première ligne de défense
L’un des moyens les plus efficaces de contrôler les émissions de rayonnements consiste à utiliser un blindage. UNCâble plat blindéest conçu avec une couche conductrice autour des conducteurs internes. Ce blindage agit comme une barrière empêchant les champs électromagnétiques générés par le courant et les signaux présents dans le câble de s'échapper dans l'environnement.
Il existe différents types de matériaux de blindage disponibles. Les feuilles métalliques, comme les feuilles d'aluminium ou de cuivre, sont couramment utilisées. Ils sont légers et peuvent être facilement appliqués pendant le processus de fabrication des câbles. Une autre option consiste à utiliser des boucliers tressés, constitués de fins fils métalliques tissés ensemble. Les blindages tressés offrent une meilleure flexibilité que les blindages en feuille, ce qui les rend idéaux pour les applications à haute flexibilité où le câble doit se plier et se tordre à plusieurs reprises.
Torsader les conducteurs
La torsion des conducteurs à l'intérieur du câble plat à haute flexibilité peut également contribuer à réduire les émissions de rayonnement. Lorsque deux conducteurs transportant des courants égaux et opposés sont torsadés ensemble, les champs magnétiques qu’ils génèrent ont tendance à s’annuler dans une certaine mesure. Ceci est particulièrement efficace pour la transmission différentielle de signaux, où deux fils sont utilisés pour transporter un signal et son inverse.
Le nombre de torsions par unité de longueur, appelé pas de torsion, joue un rôle important. Un pas de torsion plus petit entraîne généralement une meilleure annulation des champs magnétiques et un rayonnement plus faible. Cependant, fabriquer des câbles avec un très petit pas de torsion peut s'avérer difficile et augmenter le coût de production.
Utilisation de matériaux à faible rayonnement
Le choix des matériaux pour l'isolation et les conducteurs du câble plat à haute flexibilité peut également avoir un impact sur l'émission de rayonnement. Certains matériaux isolants ont de meilleures propriétés diélectriques, ce qui peut aider à contenir les champs électromagnétiques à l'intérieur du câble. Par exemple, les matériaux ayant une faible constante diélectrique peuvent réduire la capacité entre les conducteurs, ce qui peut réduire le rayonnement.
Lorsqu’il s’agit de conducteurs, l’utilisation de matériaux à faible résistance électrique est cruciale. Les conducteurs à faible résistance génèrent moins de chaleur et de bruit électrique, qui peuvent contribuer au rayonnement. Le cuivre est un choix populaire pour les conducteurs des câbles plats à haute flexibilité en raison de sa conductivité élevée.
Terminaison et mise à la terre des câbles
Une terminaison et une mise à la terre appropriées des câbles sont souvent négligées, mais elles sont essentielles au contrôle des émissions de rayonnement. Lorsque le câble est terminé, le blindage doit être connecté au point de terre approprié. Une bonne connexion à la terre fournit un chemin à faible impédance permettant à l'énergie électromagnétique de circuler vers le sol, l'empêchant ainsi de rayonner dans l'environnement.
De plus, la façon dont les conducteurs individuels sont terminés peut également affecter le rayonnement. S'assurer que les terminaisons sont bien serrées et exemptes de connexions desserrées peut réduire les risques de fuite électromagnétique.
Concevoir pour des performances haute fréquence
Étant donné que les câbles plats à haute flexibilité sont souvent utilisés dans les applications de transmission de données à haut débit, il est essentiel de concevoir le câble pour des performances haute fréquence. Cela implique d'optimiser l'impédance du câble, ce qui contribue à minimiser les réflexions du signal et à réduire le rayonnement.
L'impédance d'un câble est déterminée par ses dimensions physiques, telles que le diamètre des conducteurs et l'espacement entre eux, ainsi que par la constante diélectrique du matériau isolant. En contrôlant soigneusement ces paramètres pendant le processus de conception du câble, nous pouvons garantir que le câble a une impédance constante sur toute sa longueur, ce qui est essentiel pour les performances haute fréquence et la réduction du rayonnement.
Tests et validation
Enfin, quelle que soit la qualité de la conception et de la fabrication des câbles plats à haute flexibilité, il est important de tester et de valider leurs niveaux d'émission de rayonnement. Il existe différentes méthodes de test, telles que l'utilisation d'une chambre anéchoïque pour mesurer le rayonnement électromagnétique dans un environnement contrôlé.
En testant régulièrement les câbles, nous pouvons nous assurer qu'ils répondent aux normes de compatibilité électromagnétique (CEM) requises. Cela aide non seulement à contrôler l'émission de rayonnement, mais donne également à nos clients l'assurance que les câbles qu'ils utilisent sont fiables et ne provoqueront pas d'interférences dans leurs systèmes électroniques.
Le rôle des différents types de câbles plats dans le contrôle des rayonnements
En matière de contrôle des rayonnements, différents types de câbles plats ont leurs propres caractéristiques. Par exemple,Câble ruban haute températureutilise souvent des matériaux capables de résister à des températures élevées sans perdre leurs propriétés électriques ou isolantes. Cela peut être bénéfique en termes de contrôle des rayonnements, car le fonctionnement à haute température peut parfois entraîner une augmentation du bruit électrique et des rayonnements.

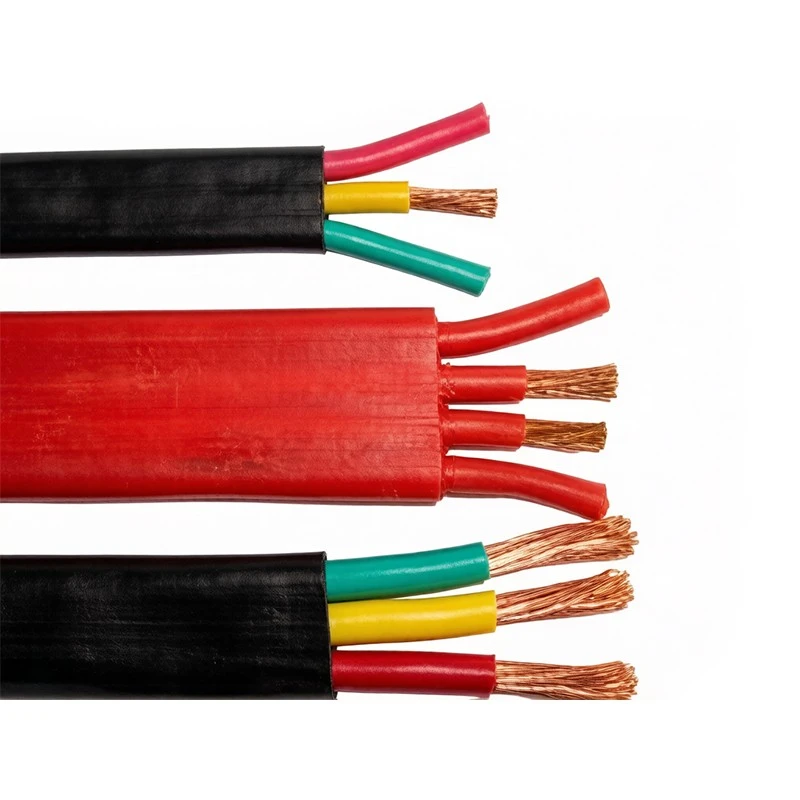

Câble d'alimentation en rubanetCâble d'alimentation à ruban platsont conçus pour transporter de l’énergie, ce qui signifie qu’ils gèrent des courants relativement élevés. Il est crucial de contrôler le rayonnement de ces câbles, car le rayonnement lié à l'énergie peut avoir un impact significatif sur les appareils électroniques à proximité. En appliquant les mêmes principes de blindage, de torsion des conducteurs et de mise à la terre appropriée, nous pouvons réduire efficacement les émissions de rayonnement de ces câbles plats porteurs d'énergie.
Conclusion
Contrôler l'émission de rayonnement des câbles plats à haute flexibilité est un défi à plusieurs facettes. Cela implique tout, du choix des matériaux et de la conception des câbles à l'installation et aux tests appropriés. En tant que fournisseur, nous travaillons constamment à l'amélioration de nos processus et technologies de fabrication pour garantir que nos câbles répondent aux normes les plus élevées en matière de compatibilité électromagnétique.
Si vous êtes à la recherche de câbles plats à haute flexibilité ou de tout autre type de câbles plats que j'ai mentionnés et que vous êtes préoccupé par les émissions de rayonnements, n'hésitez pas à nous contacter. Nous pouvons travailler ensemble pour trouver la meilleure solution pour votre application spécifique. Qu'il s'agisse d'un système de transmission de données à haut débit ou d'un appareil électronique gourmand en énergie, nous avons l'expertise nécessaire pour vous fournir des câbles qui non seulement fonctionnent bien, mais qui maintiennent également les rayonnements sous contrôle.
Discutons de vos besoins et voyons comment nous pouvons vous aider à tirer le meilleur parti de vos systèmes électroniques.
Références
- Ingénierie de la compatibilité électromagnétique par Henry W. Ott
- Manuel de conception d'emballages électroniques par Clyde E. Coombs, Jr.
